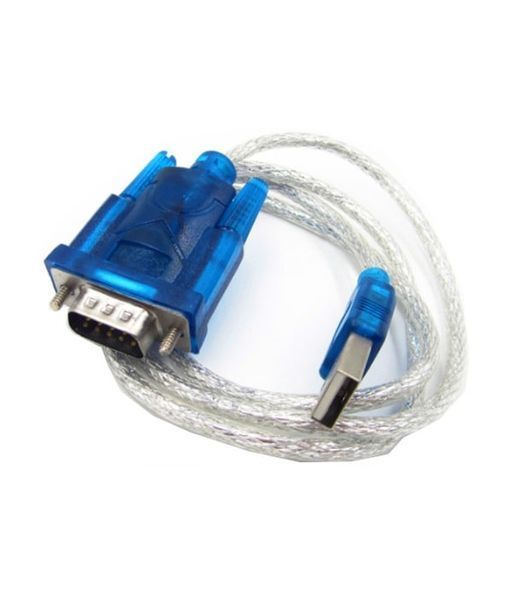

Кабель-перехідник призначений для вирішення різних завдань взаємодії між пристроями, що працюють на інтерфейсі RS232. Перехідний кабель USB to COM має два інтерфейси для підключення до комп’ютера і пристрою:

• інтерфейс USB підтримує специфікації 1.1 і 2.0і має швидкість передачі даних 0,5-480 Мбіт / с.
• інтерфейс RS232 виконаний в 9-ти контактному роз’ємі стандарту DB9 (він же COM порт) типу «тато», має швидкість передачі даних до 115200 біт / с.

Після установки драйвера, вставте кабель в USB порт комп’ютера, він повинен визначитися як USB-SERIAL CH340. Або встановіть вручну за допомогою диспетчера пристроїв. Подальше управління кабелю відбувається з комп’ютера за допомогою спеціальних програм.

Кабель для передачі даних USB to COM:

• підтримує автоматичне з’єднання з пристроєм;
• підтримує віддалену активацію з “сплячого” режиму;
• не вимагає установки плат розширення;
• інтерфейси USB 2.0 – DB9M;
• максимальна швидкість передачі даних до 125Кбит/сек;
• системні вимоги Windows 95 OSR2.1/98/2000/XP/VISTA;
• підтримує всі сигнали RS232 і функції Plug-in-Play;
• живлення від шини (через кабель);
• довжина 1,8 м.

Призначення сигналів:

• TxD – дані, передані комп’ютером у наступному коді (негативна логіка);
• RxD – дані, що приймаються комп’ютером у наступному коді (негативна логіка);
• RTS – сигнал запросу передачі. Активний весь час передачі;
• CTS – сигнал скидання (очищення) для передачі. Активний весь час передачі. Говорить про готовність прийому;
• DSR – готовність даних. Використовується для завдання режимів режиму;
• SG – сигнальне заземлення, нульовий провід;
• DCD – виявлення несучої інформації (виявлення прийнятого сигналу);
• DTR – готовність вихідних даних;
• RI – індикатор виклику. Говорить про приєднання модему сигналу виклику по телефонній мережі.

Весь набір сигналів використовується лише при підключенні зовнішнього модема до комп’ютера.
